DH Flange Punches

DH《フランジパンチ》

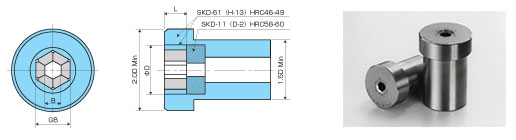

Double Hex Segmented Carbide Series

ダブルヘックス割型シリーズ

Segmented Carbide Tooling Series

DH《フランジパンチ1》

Double Hex Segmented Carbide Series

詳細を表示

■METRIC / JIS規格

単位 : mm

工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J3001
M3
5.5
+0 / -0.20
5.38
12.4
18.1
10
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J3501
M3.5
6.0
+0 / -0.20
5.88
12.9
18.1
10
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J4001
M4
7.0
+0 / -0.20
6.88
13.9
18.1
10
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J5001
M5
8.0
+0 / -0.20
7.87
14.9
21.1
10
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J5002
M5
8.0
+0 / -0.20
7.87
18.1
23.1
10
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J6001
M6
10.0
+0 / -0.20
9.86
18.1
23.1
15
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J6002
M6
10.0
+0 / -0.20
9.86
22.1
31.1
15
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J6003
M6
10.0
+0 / -0.20
9.86
24.1
31.1
15
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J8001
M8
12.0
+0 / -0.25
11.83
22.0
31.1
20
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J8002
M8
12.0
+0 / -0.25
11.83
24.0
31.1
20
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J8003
M8
12.0
+0 / -0.25
11.83
26.0
34.1
20
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J8004
M8
13.0
+0 / -0.25
12.83
25.0
34.1
20
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J1001
M10
14.0
+0 / -0.25
13.81
26.0
34.1
20
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J1002
M10
14.0
+0 / -0.25
13.81
28.0
37.1
20
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J1201
M12
17.0
+0 / -0.25
16.80
31.0
41.1
25
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J1202
M12
17.0
+0 / -0.25
16.80
35.0
45.1
30
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J1401
M14
19.0
+0 / -0.35
18.73
34.9
45.1
30
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φ
L
J1601
M16
22.0
+0 / -0.35
21.70
39.9
50.1
30

DH《フランジパンチ2》

Double Hex Segmented Carbide Series

詳細を表示

■INCH / ASA規格

単位 : mm

工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A0001
# 2-3
3.17
-0.12
3.10
10.1
15.1
10
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A2001
# 4-5
4.75
-0.15
4.65
11.7
18.1
10
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A4001
# 6-8
6.35
-0.15
6.25
13.3
18.1
10
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A5001
# 10-12
7.92
-0.17
7.82
14.8
21.1
10
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A6001
1/4
9.52
-0.20
9.43
17.6
23.1
15
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A6004
1/4
11.11
-0.31
10.96
19.2
26.1
15
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A8004
5/16
12.70
-0.28
12.50
24.7
34.1
20
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A1001
3/8
14.28
-0.28
14.07
26.3
34.1
20
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A1003
3/8
15.00
-0.25
14.81
30.0
41.1
20
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A1201
7/16
15.87
-0.32
15.60
29.8
41.1
25
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A1401
1/2
19.05
-0.35
18.76
35.0
45.1
30
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A1402
9/16
20.63
-0.36
20.34
38.5
50.1
30
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A1602
5/8
23.81
-0.39
23.50
41.7
55.1
30
工具番号
ポルト呼び
基準寸法
交差
B(+0/-0.05)
GB
φD
L
A1603
3/4
28.57
-0.63
28.00
48.2
63.1
30
